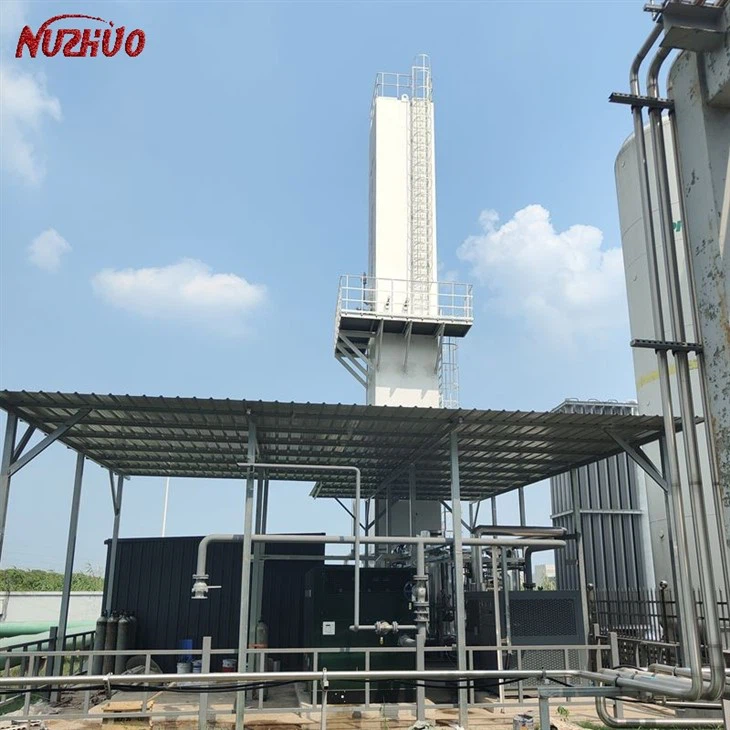

Kryogenisk destillationsluftseparationsargonanlæg

1. Designprincippet for dette anlæg er baseret på det forskellige kogepunkt for hver gas i luften. Luften komprimeres, forkøles og fjernes fra H2O og CO2, for derefter at blive afkølet i hovedvarmeveksleren, indtil den er flydende. Efter rektificering kan produktionsilt og nitrogen opsamles.2. Dette anlæg er af MS rensning af luft med boosting turbine ekspansionsproces. Det er et almindeligt luftseparationsanlæg, som anvender komplet fyldning og rektifikation til argonfremstilling.3. Rå luft går til luftfilteret for fjernelse af støv og mekaniske urenheder og kommer ind i luftturbinekompressoren, hvor luften komprimeres til 0,59 MPaA. Derefter går den ind i luftforkølersystem, hvor luften afkøles til 17 grader. Derefter flyder det til 2 adsorberende tank for molekylsigter, som kører på skift, for at få fjernet H2O, CO2 og C2H2.
